Ratio io7 Sense CT 3-fase 80A Dynamic Load Balancing Kit

De Ratio io7 Sense CT 3-fase kit 80A voegt Dynamic Load Balancing toe aan een installatie met één of meerdere Ratio io7-laadpalen. De meegeleverde CT-klemmen meten continu het actuele stroomverbruik op de drie fasen van de hoofdvoeding. Op basis daarvan wordt het beschikbare laadvermogen automatisch verdeeld over de aangesloten laadpunten.

De kit ondersteunt maximaal vijf Ratio io7-laadpalen met in totaal tien laadaansluitingen. Daarmee is deze oplossing bijzonder geschikt voor bedrijven, VvE’s, gedeelde parkeerplaatsen en zakelijke laadpleinen.

Belangrijkste voordelen

• Dynamic Load Balancing voor Ratio io7-laadpalen

• Geschikt voor een 3-fasige hoofdaansluiting tot 80A

• Ondersteunt maximaal vijf laadpalen

• Geschikt voor maximaal tien laadaansluitingen

• Inclusief Sensorbox en drie CT-klemmen

• Meet continu het actuele stroomverbruik

• Past het laadvermogen automatisch aan

• Helpt overbelasting van de hoofdaansluiting voorkomen

• Efficiënte verdeling van het beschikbare vermogen

• Master-slavecommunicatie via Ethernet

• Speciaal ontwikkeld voor de Ratio io7-productlijn

• Made in Holland

Dynamic Load Balancing voor de Ratio io7

Zonder Dynamic Load Balancing kan een laadinstallatie meer stroom vragen dan op dat moment beschikbaar is. Dit kan vooral gebeuren wanneer meerdere auto’s tegelijkertijd laden terwijl andere elektrische apparaten of machines ook in gebruik zijn.

De Ratio io7 Sense CT-kit meet het totale stroomverbruik van de locatie. Zodra het overige energieverbruik stijgt, verlaagt het systeem automatisch het beschikbare laadvermogen. Wanneer er weer meer capaciteit beschikbaar is, kan het laadvermogen opnieuw worden verhoogd.

Zo wordt de hoofdaansluiting beschermd tegen overbelasting en wordt de beschikbare stroom zo efficiënt mogelijk gebruikt.

Eén Sensorbox voor maximaal vijf laadpalen

De kit wordt geleverd met één Sensorbox en drie CT-klemmen. Iedere CT-klem wordt rond één fase van de 3-fasige hoofdvoeding geplaatst. De metingen worden vervolgens doorgegeven aan de Sensorbox.

De Sensorbox wordt via een RJ45-datakabel aangesloten op de Ratio io7 die als master is ingesteld. De overige io7-laadpalen communiceren als slave-units via het Ethernet-netwerk.

Op deze manier kan één systeem het laadvermogen beheren van maximaal vijf dubbele io7-laadpalen, goed voor maximaal tien aansluitingen.

Ethernet-switch noodzakelijk

Wanneer meerdere Ratio io7-laadpalen met elkaar worden verbonden, is een geschikte Ethernet-switch nodig. Deze switch zorgt voor de netwerkverbinding tussen de master- en slave-laadpalen.

Let op: de Ethernet-switch en netwerkkabels worden niet standaard meegeleverd.

Geschikt voor zakelijke laadlocaties

De Ratio io7 Sense CT-kit is geschikt voor locaties waar meerdere voertuigen tegelijkertijd worden opgeladen en de beschikbare netcapaciteit efficiënt moet worden benut, waaronder:

• Bedrijfsterreinen en kantoren

• VvE’s en appartementencomplexen

• Hotels en restaurants

• Campings en recreatielocaties

• Gedeelde parkeerplaatsen

• Zakelijke laadpleinen

• Wagenparken en fleetlocaties

Compatibiliteit

Deze Dynamic Load Balancing-kit is speciaal ontwikkeld voor de Ratio io7 Double laadpaal. Controleer vóór bestelling of de hoofdaansluiting, netwerkconfiguratie en aanwezige io7-laadpalen geschikt zijn voor deze 80A-uitvoering.

De installatie en configuratie moeten worden uitgevoerd door een erkend installateur.

Technische specificaties

• Merk: Ratio Electric

• Product: io7 Sense CT 3-fase kit

• Artikelnummer: 38902

• Functie: Dynamic Load Balancing

• Geschikt voor: Ratio io7-productlijn

• Type hoofdaansluiting: 3-fase

• Maximale meetstroom: 80A

• Maximaal aantal laadpalen: 5

• Maximaal aantal aansluitingen: 10

• Aantal CT-klemmen: 3

• Communicatie: RJ45/Ethernet

• Netwerkopstelling: master-slave

• Productie: Made in Holland

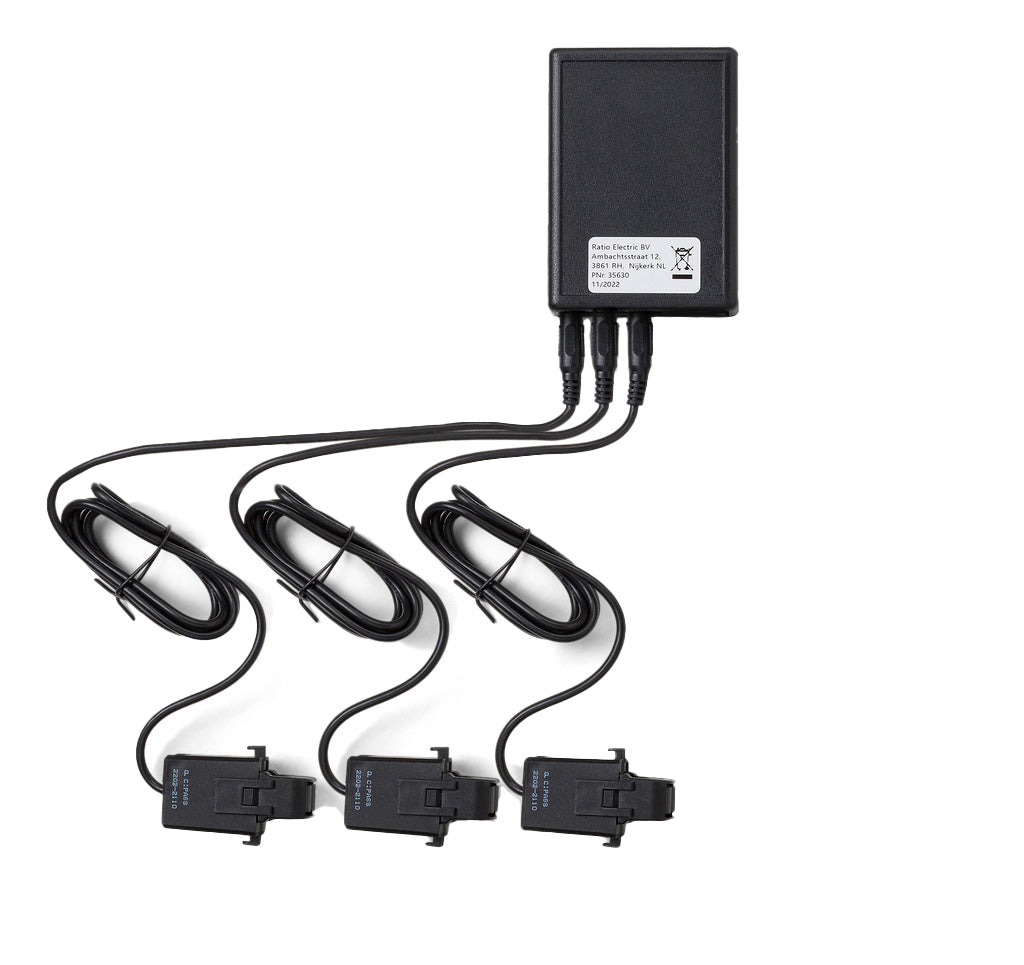

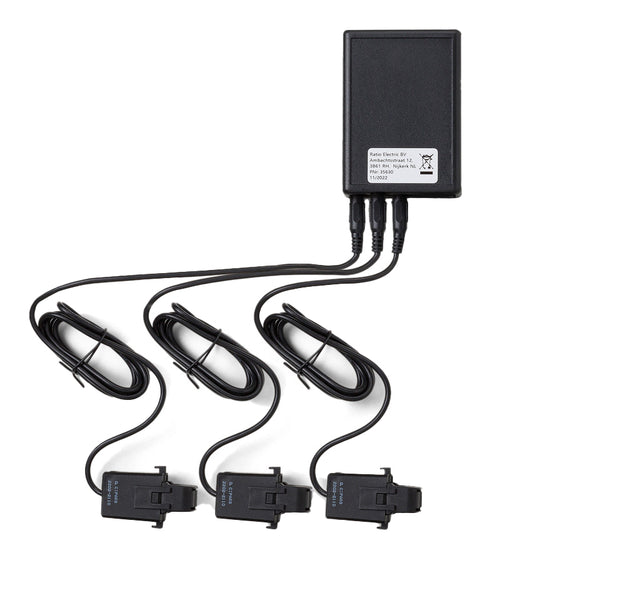

Pakketinhoud

• 1 × Ratio io7 Sensorbox

• 3 × CT-klem 80A

Niet inbegrepen

• Ethernet-switch

• RJ45-netwerkkabels

• Ratio io7-laadpaal

• Installatie- en configuratiewerkzaamheden

Deze kit is bedoeld als uitbreiding voor de Ratio io7-laadpaal en wordt niet als zelfstandige laadoplossing gebruikt.
