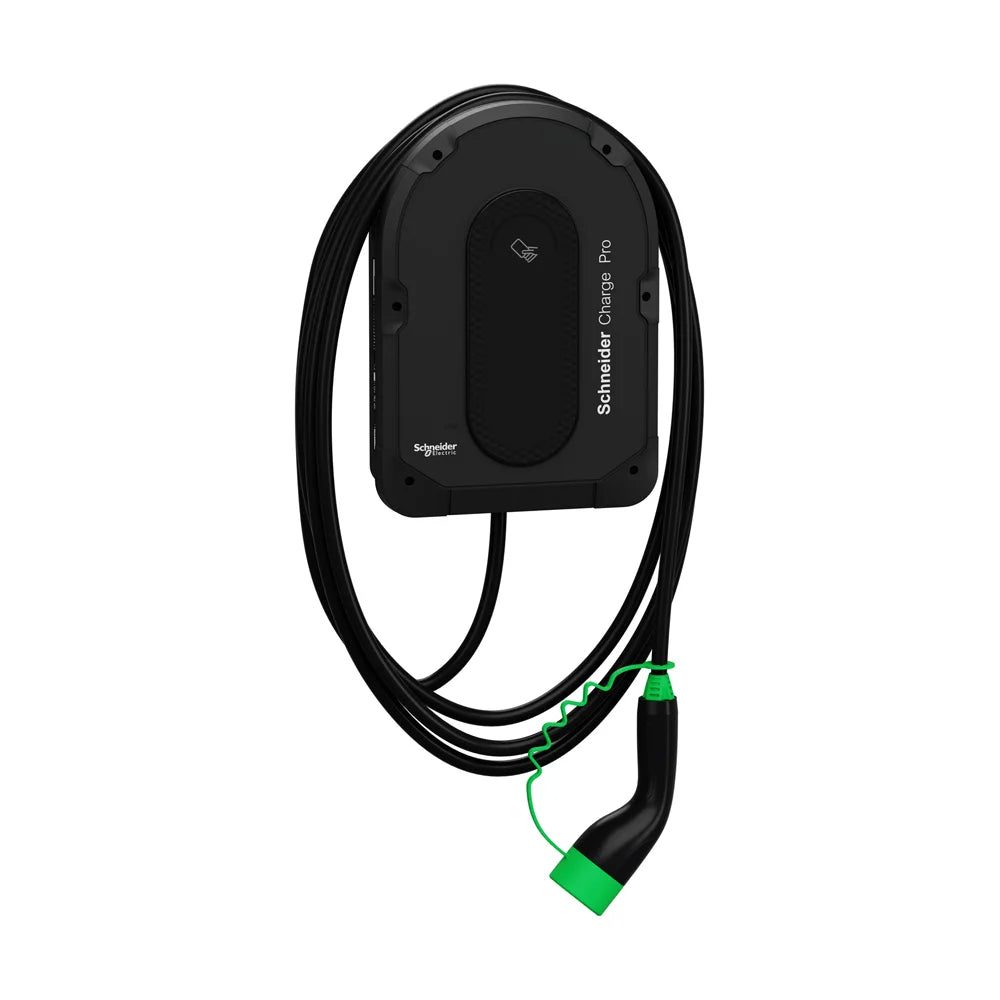

Schneider Electric Charge Pro 22 kW – 7m Type 2 | MID | RFID | WiFi | Ethernet | OCPP 1.6J

De Schneider Electric Charge Pro EVB4S22NC0M is een professioneel en toekomstgericht laadstation voor zowel thuisgebruik als zakelijke laadlocaties. Deze uitvoering is voorzien van een vaste Type 2-laadkabel van 7 meter, een geïntegreerde MID-energiemeter, RFID-toegangscontrole en uitgebreide communicatiemogelijkheden via WiFi en Ethernet.

De Charge Pro ondersteunt zowel 1-fase als 3-fase laden en levert, afhankelijk van de aansluiting en het voertuig, een laadvermogen van 7,4 kW, 11 kW of maximaal 22 kW. Daarmee is het laadstation geschikt voor vrijwel alle moderne elektrische auto’s en plug-in hybrides met een Type 2-aansluiting.

Geïntegreerde MID kWh-meter

De Schneider Charge Pro beschikt standaard over een geïntegreerde MID-energiemeter. Hiermee wordt het geladen energieverbruik nauwkeurig geregistreerd. Dit is vooral interessant bij zakelijke toepassingen, leaseauto’s en andere situaties waarbij inzicht in het daadwerkelijke kWh-verbruik belangrijk is.

Vaste Type 2-laadkabel van 7 meter

Dankzij de vaste 7 meter lange Type 2-kabel is een losse laadkabel niet nodig. De extra kabellengte geeft veel bewegingsvrijheid wanneer het laadpunt niet direct naast de laadpoort van de auto kan worden geplaatst.

De laadpaal kan worden gebruikt met elektrische voertuigen die voldoen aan de IEC 61851-1-norm.

Tot 22 kW laden op 1-fase en 3-fase

Afhankelijk van de elektrische aansluiting ondersteunt de Charge Pro:

• 7,4 kW – 1-fase, 32A, 230V
• 11 kW – 3-fase, 16A, 400V
• 22 kW – 3-fase, 32A, 400V

Het daadwerkelijke laadvermogen wordt altijd bepaald door de elektrische installatie én het maximale AC-laadvermogen van de aangesloten auto.

RFID-toegangscontrole

De laadpaal kan worden ingesteld voor vrije toegang of voor gebruik met RFID-authenticatie. Hierdoor kun je bepalen wie het laadstation mag gebruiken, wat de Charge Pro ook geschikt maakt voor kantoren, wagenparken, appartementencomplexen en gedeelde parkeerplaatsen.

Ondersteuning is aanwezig voor verschillende MIFARE RFID-kaarten en badges.

OCPP 1.6J voor backoffice en beheer

De Charge Pro ondersteunt OCPP 1.6J en kan daardoor worden gekoppeld aan daarvoor geschikte CPO-, CSMS- en backofficeplatformen.

Hierdoor is het laadstation interessant voor professionele toepassingen waarbij centraal beheer, monitoring of integratie met een extern laadplatform gewenst is.

WiFi en dubbele Ethernet-aansluiting

Voor netwerkcommunicatie zijn standaard aanwezig:

• WiFi
• 2 Ethernet-interfaces
• OCPP 1.6J
• Modbus TCP
• Modbus RTU
• JSON Smart Charging

Via WiFi of een RJ45-netwerkkabel kan het laadstation worden verbonden met een netwerk of extern beheersysteem.

De configuratie gebeurt via Schneider Electric eSetup. Met de knop op het laadstation kan een directe WiFi-verbinding worden geactiveerd voor configuratie via de mobiele app.

Voorbereid op slim energiebeheer

De Schneider Charge Pro beschikt over aansluitmogelijkheden voor extern energiebeheer en ondersteunt onder andere Modbus RTU voor een externe energiemeter en Modbus TCP voor koppeling met een extern energiemanagementsysteem.

Hiermee kan de laadoplossing onderdeel worden van een uitgebreidere slimme energie-installatie.

Toekomstbestendig ontwerp

De Charge Pro is modulair opgebouwd en voorbereid op toekomstige ontwikkelingen. Schneider vermeldt onder andere een upgradebare ISO 15118-module.

Dit betekent niet dat deze uitvoering standaard ISO 15118 Plug & Charge actief heeft, maar de laadpaal is wel ontworpen met toekomstige uitbreidingen in gedachten.

Geschikt voor intensief binnen- en buitengebruik

Met een IP55-beschermingsklasse en een zeer hoge IK10-slagvastheid is de Charge Pro ontworpen voor veeleisende omstandigheden.

Het laadstation kan worden gebruikt bij temperaturen van -30 °C tot +50 °C en is geschikt voor zowel binnen- als buitenmontage.

Montage is mogelijk:

• direct tegen een wand;
• op een afzonderlijk verkrijgbaar voetstuk/laadpaal.

Een LED-indicator geeft direct de status van het laadstation weer, waaronder beschikbaar, laden, starten, gereserveerd of storing.

Geïntegreerde DC-reststroomdetectie

Voor extra elektrische veiligheid beschikt de Charge Pro over geïntegreerde 6 mA RDC-DD DC-reststroomdetectie.

Belangrijkste kenmerken

• Schneider Electric Charge Pro
• Model EVB4S22NC0M
• Maximaal 22 kW
• Geschikt voor 1-fase en 3-fase
• 7,4 kW / 11 kW / 22 kW
• Maximaal 32A
• Vaste Type 2-laadkabel van 7 meter
• Geïntegreerde MID kWh-meter
• Geïntegreerde RFID-lezer
• Vrije toegang of RFID-authenticatie instelbaar
• OCPP 1.6J
• WiFi
• 2× Ethernet-interface
• Modbus TCP en Modbus RTU
• Ondersteuning voor externe energiemanagementsystemen
• Configuratie via Schneider Electric eSetup
• Geïntegreerde 6 mA DC-reststroomdetectie
• LED-statusindicatie
• IP55
• IK10
• Geschikt van -30 °C tot +50 °C
• Wandmontage of montage op afzonderlijk verkrijgbaar voetstuk
• Geschikt voor binnen en buiten
• Upgradebare ISO 15118-module
• CE, UKCA en EV Ready 2.0A gecertificeerd
• Geschikt voor elektrische auto’s en plug-in hybrides

Technische gegevens

Artikelnummer: EVB4S22NC0M
Serie: Schneider Charge Pro
Maximaal laadvermogen: 22 kW
Laadstroom: 16–32A
Kabellengte: 7 meter
Voertuigaansluiting: Type 2
MID-energiemeter: ja
RFID: ja
WiFi: ja
Ethernet: ja
4G: nee
OCPP: 1.6J
Beschermingsklasse: IP55
Slagvastheid: IK10
Afmetingen: 292 × 418 × 119 mm
Gewicht: ca. 7,4 kg
Kleur: zwart, RAL 9005
Montage: wand of afzonderlijk verkrijgbaar voetstuk
